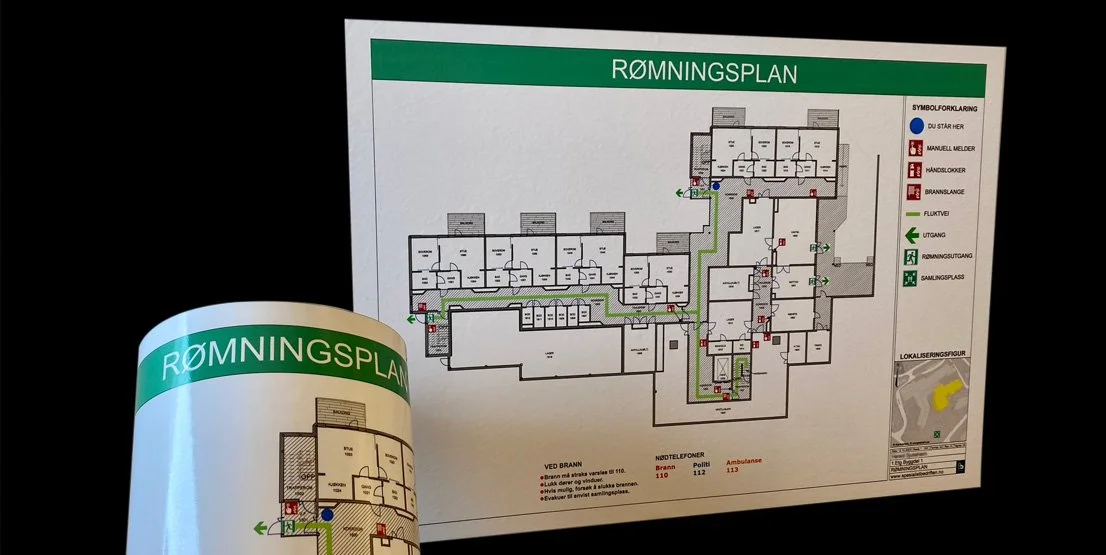

Rømningsplan
Formålet med en rømningsplan er først og fremst å sørge for at man på en enkel og effektiv måte forstår hvordan man skal evakuere bygget i en nødssituasjon. Spesialistbedriften utarbeider rømningsplaner etter Norsk Standard NS 3925.
Hvilke bygg skal ha rømningsplaner?
«Byggverk i risikoklasse 5 og 6, arbeidsbygninger, og øvrige byggverk for publikum har krav om at det skal foreligge rømningsplaner»
- ref. TEK17 §11-12, ledd 4
Eksempel i ulike risikoklasser
Risikoklasse 2 - Kontor og lager (arbeidsbygninger)
Risikoklasse 3 - Skoler og barnehager (arbeidsbygninger)
Risikoklasse 4 - Boligbrakker og internat (byggverk for publikum)
Risikoklasse 5 - Forsamlingslokaler og salgslokaler
Risikoklasse 6 - Hoteller og sykehus
Hvor skal det være rømningsplaner?
ved hovedinngangen til hver etasje
nær heiser og trapper
i rom beregnet for overnatting
ved naturlige samlingspunkter
ved viktige korridorkrysninger
Hva skal en rømningsplan inneholde?
Oppdatert forenklet plantegning
identifisering av flukt- og rømningsveier
lokalisering av brannbekjempningsutstyr
lokalisering av alarmering
lokalisering av nødutstyr og evakueringshjelpemidler
lokalisering av møteplass ved brann/alarm
branninstrukser og prosedyrer
Hvilken dokumentasjon trenger vi?
For å kunne utarbeide tegningene bør vi ha et oppdatert brannkonsept å jobbe ut ifra. Dette er ikke noe Spesialistbedriften utarbeider selv, men noe eier av bygget må fremskaffe. I praksis bruker vi ofte mange ulike kilder for dokumentasjon for å finne all informasjonen vi trenger. Som regel benytter vi en kombinasjon av følgende:
Gamle rømningsplaner, O-planer, og branntekniske oversikter
Plantegninger i PDF, dwg, evt. andre format
Skisserte endringer fra kunden (notater)
3D scann (punktsky), bilder/video, digital tvilling
Brannkonsept utviklet av Rådgivende ingeniør brann (RIBr)
Befaring
Vi gjennomfører befaring med sjekk av branntekniske elementer og eventuell oppmåling / 3D-skanning i Møre og Romsdal fylke.
På lokasjoner utenfor Møre og Romsdal kan det løses ved at du som kunde står for befaringen, og videreformidler dokumentasjon til oss via bilder, video, og notater m. aktuelle mål. Det er også kostnadsbesparende for deg som kunde.
Eventuelt kan vi ordne med befaring og evt. 3D-skanning andre steder i landet via våre samarbeidspartnere.
Rammer og trykk
Vi tilbyr rammer, trykk og opphengs-løsninger til alle våre branntekniske tegninger. Vi har rammestørrelser fra A4 til A0, og alternativer som passer til både innendørs og utendørs bruk.
Klipsramme
“Klipsrammer er utvilsomt vår mest populære løsning, og leveres i fagene sort og aluminium. Dette er tidløse rammer til en fornuftig pris, hvor det er svært enkelt og rimelig å bytte innholdet ved oppdateringer.”
Ibond sandwichplate
Ibond er en sandwichplate av aluminium og plast, som er egnet for både innendørs og utendørs bruk. Ideell for steder med hard slitasje. Den kan monteres med pynteknotter eller rett på vegg. Stilren løsning.
Akrylplate
Fremstår i praksis som en glassplate, men er mer solid og tåler slitasje. Den har et eksklusivt preg som passer godt på hoteller, restauranter, og butikker. Monteres med pynteknotter. Selve planen kan limes på baksiden, eller legges mellom to plater (for enkel utskifting av innhold).
laminerte ark i A3-format
Ved montering av orienteringsplaner som henger ved brannvesenets hovedangrepsvei eller brannalarmsentral, benyttes det ofte laminerte ark i A3-format hvor de ulike delene av bygget er forstørret opp for å få frem detaljer på en bedre måte. Dette er gjerne i tillegg til en større O-plan montert på veggen. Fordelen med de laminerte arkene i A3-format er at de enkelt kan tas med og benyttes av teknisk personell eller brannvesenet ved teknisk inspeksjon eller brann.
Enten det gjelder rømningsplaner eller orienteringsplaner er det viktig å velge et passende format før man setter igang med produksjonen. Forutsetningen for et godt valg er å ta en vurdering på hvor stor planen må være for å gi en tydelig fremstilling av alle detaljer som skal vises på tegningen. Det er naturligvis viktig å se an hvor stor plass man har til rådighet på veggen der tegningene skal monteres.
Finn et optimalt format!
A-formatet
Mest vanlig og definert i ISO 216-standarden
B-formatet
Litt større enn det vanlige A-formatet
Montering eller postforsendelse
Spesialistbedriften står for montering av branntegninger når det er behov for det. Vi tegner naturligvis for kunder over hele landet, men montering utfører vi primært i Møre og Romsdal. Om ditt bygg er lokalisert utenfor Møre og Romsdal kan vi sende ferdig innrammede og laminerte branntegninger til deg pr. post.
