O-plan - Brannteknisk

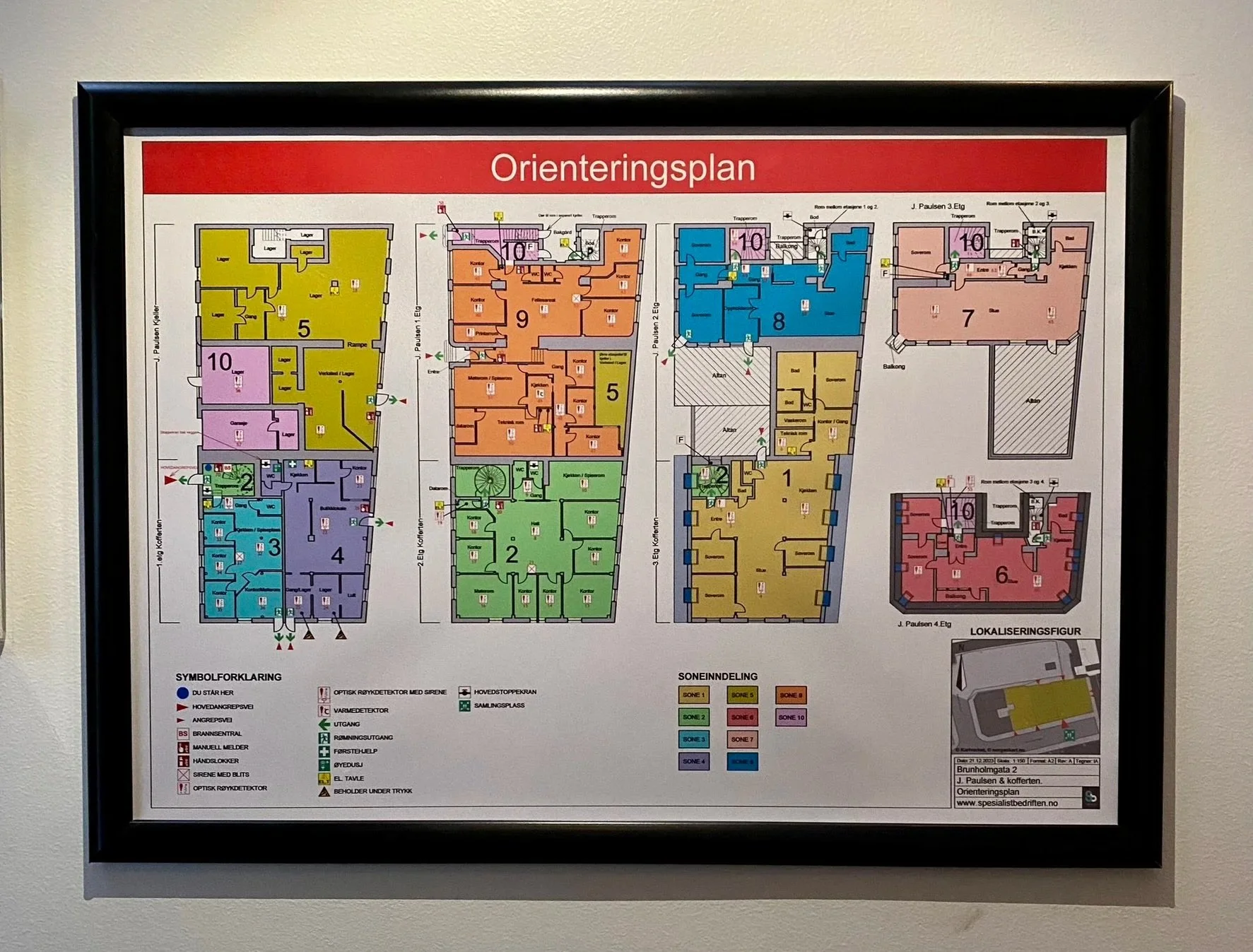

Formålet med en brannteknisk orienteringsplan er å tilrettelegge for rednings- og slokkemannskap, slik at de effektivt finner all relevant byggteknisk og brannteknisk informasjon om et bygg, ved en eventuell utrykning. Spesialistbedriften utarbeider brannteknisk O-plan etter byggteknisk forskrift TEK17.
Hvilke bygg skal ha brannteknisk O-plan?
“I byggverk i risikoklasse 3, 5 og 6 og i større byggverk i risikoklasse 2, må det være en orienteringsplan.”
- ref. TEK17 §11-12, §11-17, Tilrettelegging for rednings- og slokkemannskap, 3. ledd (i veiledning, under preaksepterte ytelser)
Eksempel i ulike risikoklasser
Risikoklasse 2 - Kontor og lager (kun større byggverk i denne risikoklassen)
Risikoklasse 3 - Skoler og barnehager
Risikoklasse 5 - Forsamlingslokaler og salgslokaler
Risikoklasse 6 - Hoteller og sykehus
TEK17 gjelder for alle nybygg og oppgraderinger av bygg, men alle eiere av næringsbygg er uansett pliktige til å kartlegge og dokumentere all brannsikring av bygget, både aktive og passive tiltak. Dette oppnår man i stor grad ved å etterleve retningslinjene i TEK17. Se også andre lovtekster som sier noe om dette (Forskrift om brannforebygging og Brann- og eksplosjonsvernloven)
Hvor skal brannteknisk O-plan plasseres?
Ved inngangen til byggets hovedangrepsvei
I eventuelle parkeringskjellere, på vegg ved inn- og utkjøringsrampe
Hva skal brannteknisk O-plan inneholde?
Oppdatert forenklet plantegning
Brannskillende bygningsdeler
Rømnings- og angrepsveier
Slokkeutstyr
Branntekniske installasjoner
Særskilte farer ift. brann og ulykker
Hvilken dokumentasjon trenger vi?
Den absolutt beste dokumentasjonen vi kan få er et oppdatert brannkonsept fra RIBr - Rådgivende Ingeniør Brann. Et brannkonsept skal blant annet gi svar på:
Hvilke vegger som har brannmotstand
Beskrivelse av alle branntekniske installasjoner
Rømningsveier (hvor de er)
Særskilte farer ifm. bruk av bygget
I praksis bruker vi ulike kilder for for å finne all informasjonen vi trenger, f.eks.
Brannkonsept, og evt. andre FDV-tegninger
Gamle plantegninger, rømningsplaner, og orienteringsplaner
Skisser og notater som viser endringer på bygg/planløsning.
3D scann (punktsky), digital tvilling, bilder/video
Befaring
Vi gjennomfører befaring med sjekk av branntekniske elementer og eventuell oppmåling / 3D-skanning i Møre og Romsdal fylke.
På lokasjoner utenfor Møre og Romsdal kan det løses ved at du som kunde står for befaringen, og videreformidler dokumentasjon til oss via bilder, video, og notater m. aktuelle mål. Det er også kostnadsbesparende foir deg som kunde.
Eventuelt kan vi ordne med befaring og evt. 3D-skanning andre steder i landet via våre samarbeidspartnere.
Rammer og trykk
Vi tilbyr rammer, trykk og opphengs-løsninger til alle våre branntekniske tegninger. Vi har rammestørrelser fra A4 til A0, og alternativer som passer til både innendørs og utendørs bruk.
Klipsramme
“Klipsrammer er utvilsomt vår mest populære løsning, og leveres i fagene sort og aluminium. Dette er tidløse rammer til en fornuftig pris, hvor det er svært enkelt og rimelig å bytte innholdet ved oppdateringer.”
Ibond sandwichplate
Ibond er en sandwichplate av aluminium og plast, som er egnet for både innendørs og utendørs bruk. Ideell for steder med hard slitasje. Den kan monteres med pynteknotter eller rett på vegg. Stilren løsning.
Akrylplate
Fremstår i praksis som en glassplate, men er mer solid og tåler slitasje. Den har et eksklusivt preg som passer godt på hoteller, restauranter, og butikker. Monteres med pynteknotter. Selve planen kan limes på baksiden, eller legges mellom to plater (for enkel utskifting av innhold).

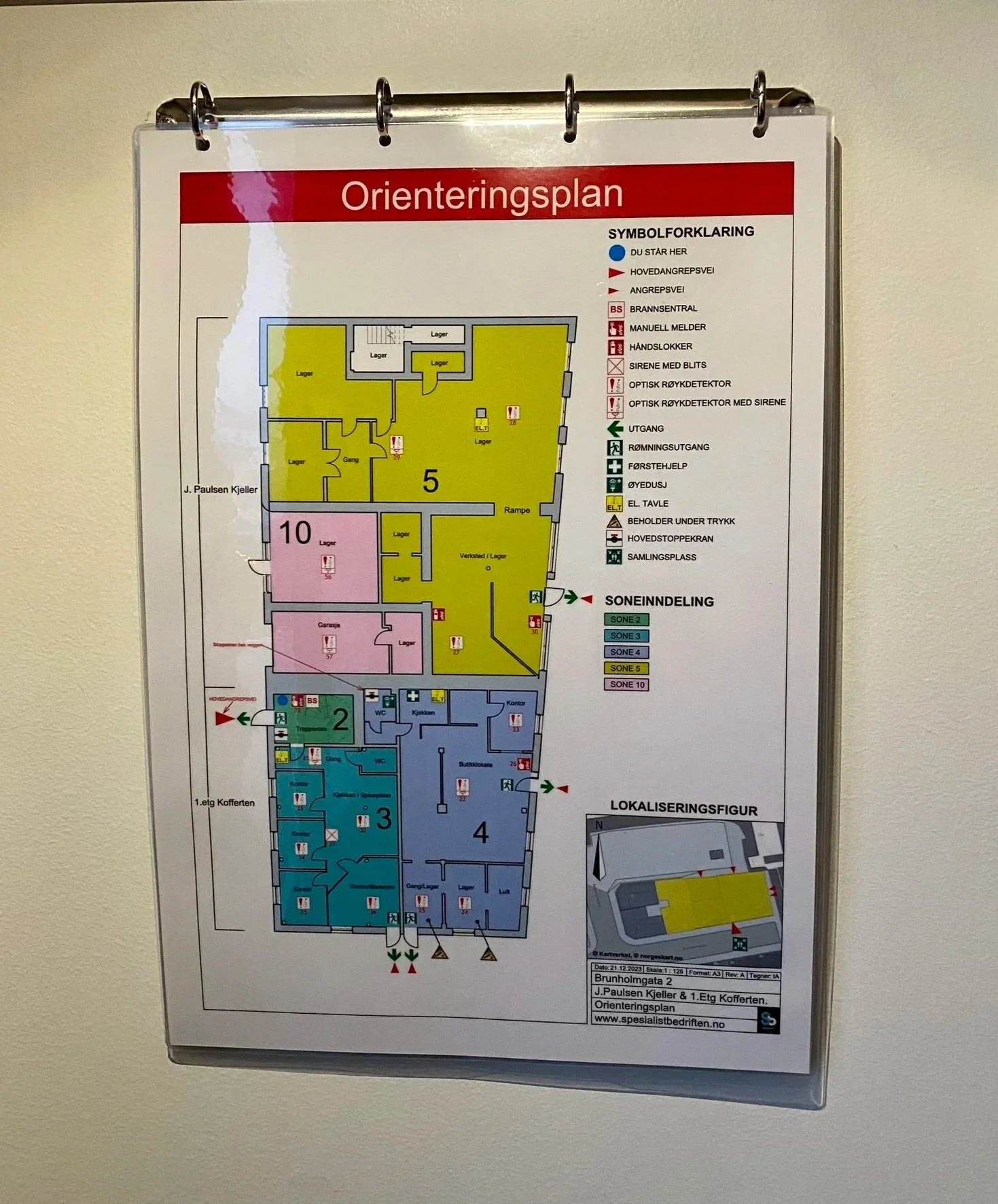

laminerte ark i A3-format
Ved montering av orienteringsplaner som henger ved brannvesenets hovedangrepsvei eller brannalarmsentral, benyttes det ofte laminerte ark i A3-format hvor de ulike delene av bygget er forstørret opp for å få frem detaljer på en bedre måte. Dette er gjerne i tillegg til en større O-plan montert på veggen. Fordelen med de laminerte arkene i A3-format er at de enkelt kan tas med og benyttes av teknisk personell eller brannvesenet ved teknisk inspeksjon eller brann.
Enten det gjelder rømningsplaner eller orienteringsplaner er det viktig å velge et passende format før man setter igang med produksjonen. Forutsetningen for et godt valg er å ta en vurdering på hvor stor planen må være for å gi en tydelig fremstilling av alle detaljer som skal vises på tegningen. Det er naturligvis viktig å se an hvor stor plass man har til rådighet på veggen der tegningene skal monteres.
Finn et optimalt format!

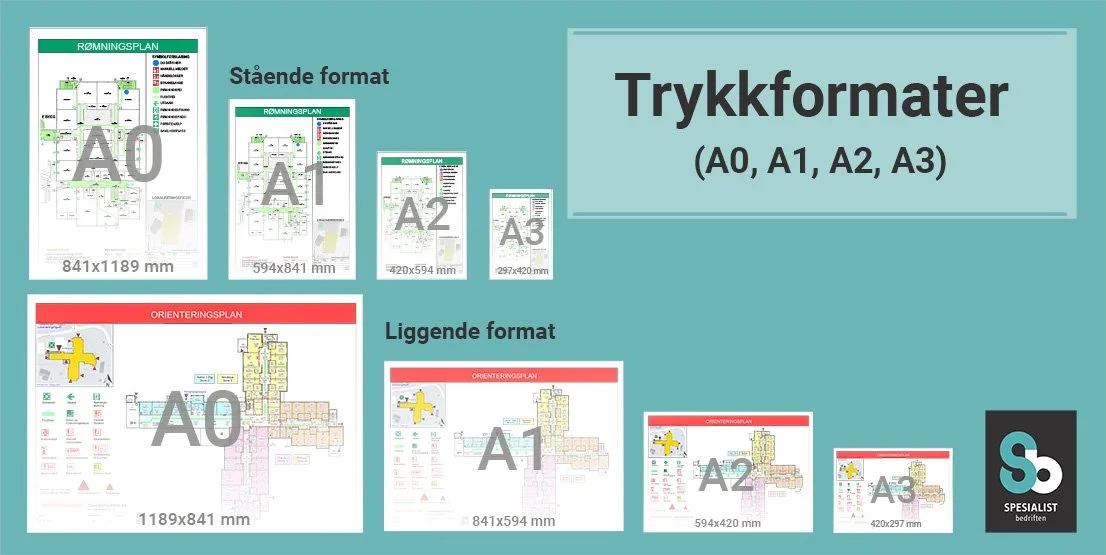

A-formatet
Mest vanlig og definert i ISO 216-standarden

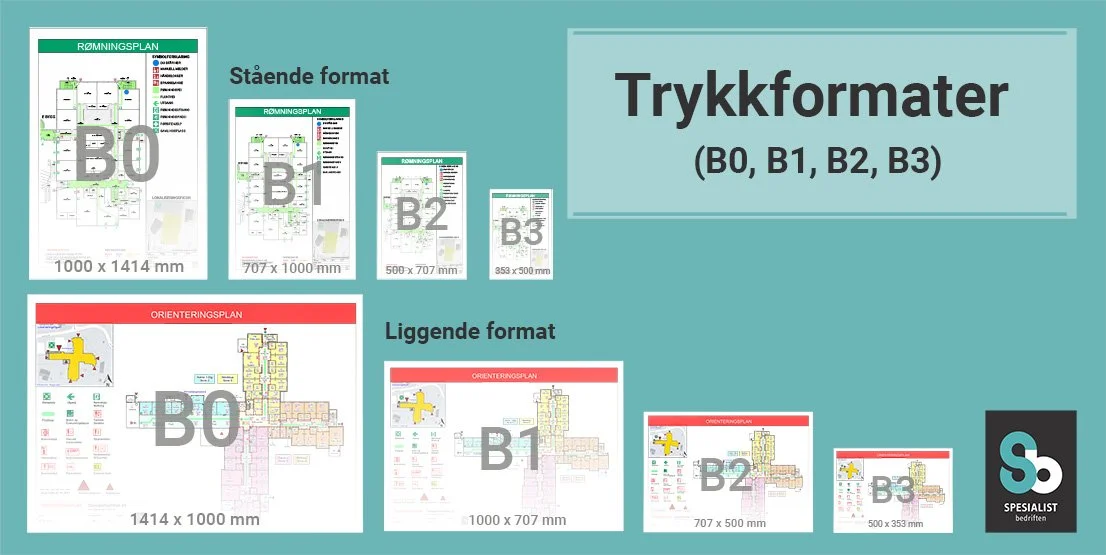

B-formatet
Litt større enn det vanlige A-formatet

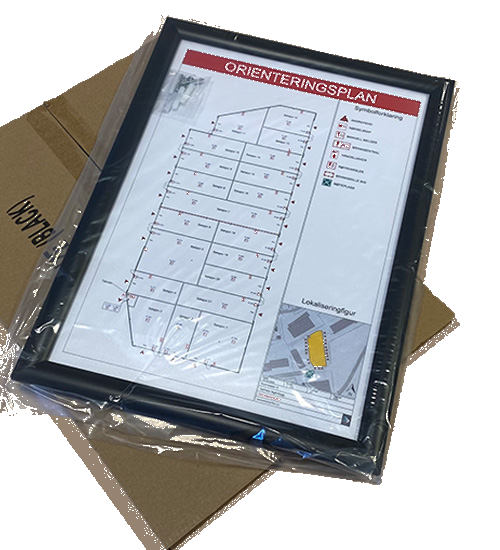

Spesialistbedriften står for montering av branntegninger når det er behov for det. Vi tegner naturligvis for kunder over hele landet, men montering utfører vi primært i Møre og Romsdal. Om ditt bygg er lokalisert utenfor Møre og Romsdal kan vi sende ferdig innrammede og laminerte branntegninger til deg pr. post.
Montering eller postforsendelse
