O-plan - Brannalarm
Formålet med en O-plan for brannalarmanlegg er å gi brann- og redningspersonell, samt brukere av bygget, nødvendig informasjon for rask lokalisering av alarmsted. Spesialistbedriften utarbeider O-plan for brannalarmanlegg etter Norsk Standard NS 3960.
Hvilke bygg skal ha O-plan for brannalarm?
“Byggverk beregnet for virksomhet i risikoklasse 2 til 6 skal ha innstallert et brannalarmanlegg. Enkelt forklart kan man si at alle bygg som har et brannalarmanlegg skal ha en O-plan for anlegget.”
- ref. TEK17 §11-12, Tiltak for å påvirke rømnings- og regningstider, 2. ledd (a)
Eksempel i ulike risikoklasser
Risikoklasse 2 - Kontor og lager
Risikoklasse 3 - Skoler og barnehager
Risikoklasse 4 - Internat, og boliger med felles trapp for flere bo-enheter
Risikoklasse 5 - Forsamlingslokaler og salgslokaler
Risikoklasse 6 - Hoteller og sykehus
Hvor skal O-plan for brannalarm plasseres?
Ved brannsentral / panel ved innsatsstyrkens hovedangrepspunkt
Ved andre brannmannspanel som eventuelt er montert på bygget
Hva skal O-plan for brannalarm inneholde?
En oppdatert, forenklet plantegning av det aktuelle arealet
Stedsangivelse som viser utløst alarmsted, f.eks.:
Soner / Seksjoner
En logisk identifiserbar del av bygningen (f.eks. et rom)
Sløyfer, detektorer og manuelle meldere
- Ref. Norsk Standard NS 3960
Hvilken dokumentasjon trenger vi?
Oppdatert adresseliste (detektorliste) fra elektriker
Fra elektriker trenger vi en oppdatert adresseliste (detektorliste) fra brannsentralen som viser anleggsoppdeling i form av soner, sløyfer, detektorer, og manuelle meldere, samt hvilke tekster som vises i panelet når alarmen utløses. Tekstene består ofte av romnavn og romnummer.
Oppdatert plantegning fra huseier
Fra huseier trenger vi en oppdatert plantegning som viser korrekt plassering av vegger, dører, vinduer, osv. Det er også viktig at vi får oppdatert informasjon ift. romnavn og romnummer. I praksis bruker vi ofte ulike kilder for å finne all informasjonen vi trenger. f.eks.:
Gamle plantegninger
Eksisterende/gammel orienteringsplan
Skisser og notater som viser endringer
3D-skann, bilder, video, digital tvilling, osv.
Befaring
Vi gjennomfører befaring med sjekk av branntekniske elementer og eventuell oppmåling / 3D-skanning i Møre og Romsdal fylke.
På lokasjoner utenfor Møre og Romsdal kan det løses ved at du som kunde står for befaringen, og videreformidler dokumentasjon til oss via bilder, video, og notater m. aktuelle mål. Det er også kostnadsbesparende for deg som kunde.
Eventuelt kan vi ordne med befaring og evt. 3D-skanning andre steder i landet via våre samarbeidspartnere.
Rammer og trykk
Vi tilbyr rammer, trykk og opphengs-løsninger til alle våre branntekniske tegninger. Vi har rammestørrelser fra A4 til A0, og alternativer som passer til både innendørs og utendørs bruk.
Klipsramme
“Klipsrammer er utvilsomt vår mest populære løsning, og leveres i fagene sort og aluminium. Dette er tidløse rammer til en fornuftig pris, hvor det er svært enkelt og rimelig å bytte innholdet ved oppdateringer.”
Ibond sandwichplate
Ibond er en sandwichplate av aluminium og plast, som er egnet for både innendørs og utendørs bruk. Ideell for steder med hard slitasje. Den kan monteres med pynteknotter eller rett på vegg. Stilren løsning.
Akrylplate
Fremstår i praksis som en glassplate, men er mer solid og tåler slitasje. Den har et eksklusivt preg som passer godt på hoteller, restauranter, og butikker. Monteres med pynteknotter. Selve planen kan limes på baksiden, eller legges mellom to plater (for enkel utskifting av innhold).
laminerte ark i A3-format

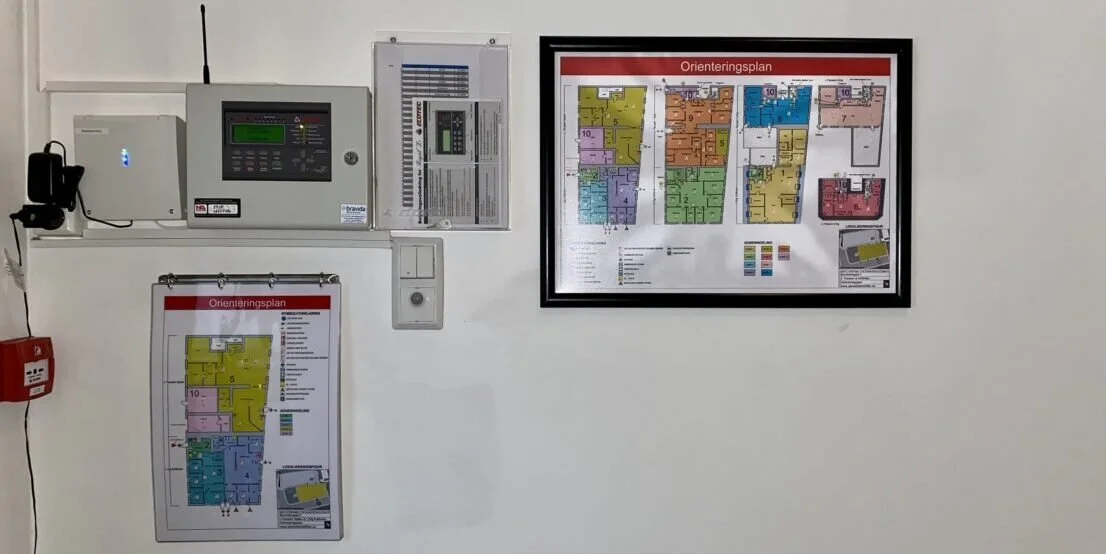

Ved montering av orienteringsplaner som henger ved brannvesenets hovedangrepsvei eller brannalarmsentral, benyttes det ofte laminerte ark i A3-format hvor de ulike delene av bygget er forstørret opp for å få frem detaljer på en bedre måte. Dette er gjerne i tillegg til en større O-plan montert på veggen. Fordelen med de laminerte arkene i A3-format er at de enkelt kan tas med og benyttes av teknisk personell eller brannvesenet ved teknisk inspeksjon eller brann.
Enten det gjelder rømningsplaner eller orienteringsplaner er det viktig å velge et passende format før man setter igang med produksjonen. Forutsetningen for et godt valg er å ta en vurdering på hvor stor planen må være for å gi en tydelig fremstilling av alle detaljer som skal vises på tegningen. Det er naturligvis viktig å se an hvor stor plass man har til rådighet på veggen der tegningene skal monteres.
Finn et optimalt format!
A-formatet
Mest vanlig og definert i ISO 216-standarden
B-formatet
Litt større enn det vanlige A-formatet
Spesialistbedriften står for montering av branntegninger når det er behov for det. Vi tegner naturligvis for kunder over hele landet, men montering utfører vi primært i Møre og Romsdal. Om ditt bygg er lokalisert utenfor Møre og Romsdal kan vi sende ferdig innrammede og laminerte branntegninger til deg pr. post.
Montering eller postforsendelse
Aktuelt
-
Branntegninger for Attvin
Før sommeren fikk vi gleden av å samarbeide med Attvin, som driver avfallsanlegget på Bingsa.
-
Samarbeid med Amfi Moa
Vi har gjennom en årrekke levert branntegninger til Amfi Moa, ett av Norges største kjøpesentre.
-
Omsorgssenter tenker stort
På Blindheim omsorgssenter ønsket de en ekstra stor O-plan, for å gjøre det enkelt å orientere seg.
-
Rømningsplaner for borettslag
Tangen Centrum Borettslag er godt fornøyd med rømningsplanene levert av Spesialistbedriften AS.
